Что такое однополюсный автомат и для чего он нужен

Однополюсный автомат — это устройство защиты, которое устанавливается в электрощите и контролирует одну фазную линию однофазной сети 230 В. Технически правильное название — «однополюсный автоматический выключатель», однако в быту чаще используют сокращённую форму.

Основная задача однополюсного автомата — автоматически отключать питание при превышении допустимого тока или при коротком замыкании. Это предотвращает перегрев кабеля, разрушение изоляции и снижает риск возгорания.

В отличие от вводных или многополюсных моделей, однополюсный выключатель отключает только одну конкретную линию. Именно поэтому его применяют для освещения, розеточных групп, отдельных бытовых приборов и выделенных силовых линий.

Номинальный ток: как подобрать правильно

Номинальный ток определяет, какую нагрузку однополюсное устройство может пропускать без срабатывания. В продаже представлены модели от 1 А до 80 А, что позволяет подобрать решение для любого участка сети в разделе низковольтного оборудования.

Наиболее распространённые номиналы

• 6 А — линии освещения
• 10 А — маломощные группы
• 16 А — стандартные розеточные сети
• 20–25 А — отдельные силовые линии
• 32–40 А — мощные потребители
• 50–80 А — вводы в частных домах

Подбор выполняется в соответствии с сечением кабеля. Выключатель должен защищать проводник, а не оборудование. Если установить однополюсный автомат с завышенным номиналом, кабель может перегреваться раньше, чем сработает защита.

Характеристики срабатывания B, C, D

Каждый однополюсный автомат имеет характеристику отключения, которая определяет, при каком кратном превышении тока сработает электромагнитный расцепитель.

• Тип B — для освещения и линий без пусковых токов.
• Тип C — универсальный вариант для квартир и домов.
• Тип D — для двигателей, насосов и оборудования с высокими пусковыми нагрузками.

В большинстве жилых объектов применяется характеристика C, так как она обеспечивает баланс между стабильностью работы и уровнем защиты.

Отключающая способность: 6 кА или 10 кА

Отключающая способность показывает максимальный ток короткого замыкания, который однополюсный автомат способен безопасно прервать.

• 6 кА — для большинства квартир и стандартных подключений.
• 10 кА — для новостроек, частных домов с высокой выделенной мощностью и коммерческих помещений.

Этот параметр зависит от расчётного тока короткого замыкания в точке установки, а не от номинального тока автомата.

Производители однополюсных автоматов

В категории низковольтного оборудования представлены однополюсные автоматы E.Next, Schneider Electric и Hager.

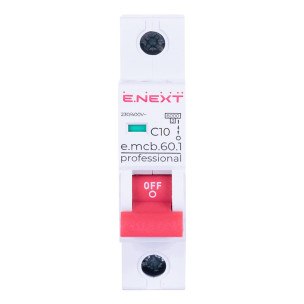

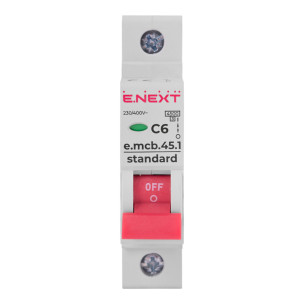

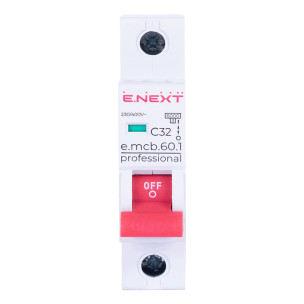

• E.Next — практичное решение для бытовых электрощитов и стандартных нагрузок.
• Schneider Electric — профессиональный сегмент с высокой стабильностью характеристик.
• Hager — европейские серии для долговременных инсталляций.

Монтаж и правила установки

Однополюсный автомат устанавливается на DIN-рейку 35 мм в распределительном щите. Подключение выполняется с разрывом фазного провода: вход питания подключается к верхней клемме, выход — к нижней.

Перед монтажом необходимо:

• проверить сечение кабеля
• соблюдать рекомендованный момент затяжки клемм
• обеспечить плотный контакт без перегрева

Степень защиты большинства моделей — IP20, поэтому установка выполняется внутри щита или корпуса.

Как правильно выбрать однополюсный автомат

1. Определить сечение кабеля.
2. Рассчитать суммарную нагрузку линии.
3. Выбрать характеристику B, C или D.
4. Учесть отключающую способность — 6 кА или 10 кА.
5. Определиться с производителем в соответствии с требованиями проекта.

.

Типичные ошибки при выборе

1. Завышенный номинал

Установка автомата «с запасом» может привести к перегреву кабеля. Защита подбирается под проводник, а не под желаемую нагрузку.

2. Неправильная характеристика

Выбор типа D без необходимости может вызвать запоздалое срабатывание при аварии.

3. Игнорирование отключающей способности

Недостаточная отключающая способность может привести к повреждению устройства при серьёзном коротком замыкании.

4. Ошибки монтажа

Неправильная затяжка клемм вызывает нагрев контактов даже при правильном подборе.
