Автоматичні вимикачі постійного струму застосовують для захисту DC-ліній від надструмів, що виникають унаслідок перевантаження або короткого замикання. Такі автомати використовують у сонячних електростанціях, промислових системах керування й автоматизації, на транспорті та в інших установках із постійною напругою. Правильно підібраний автоматичний вимикач DC для сонячної електростанції своєчасно вимикає аварійну ділянку та допомагає запобігти небезпечному перегріванню кабелю.

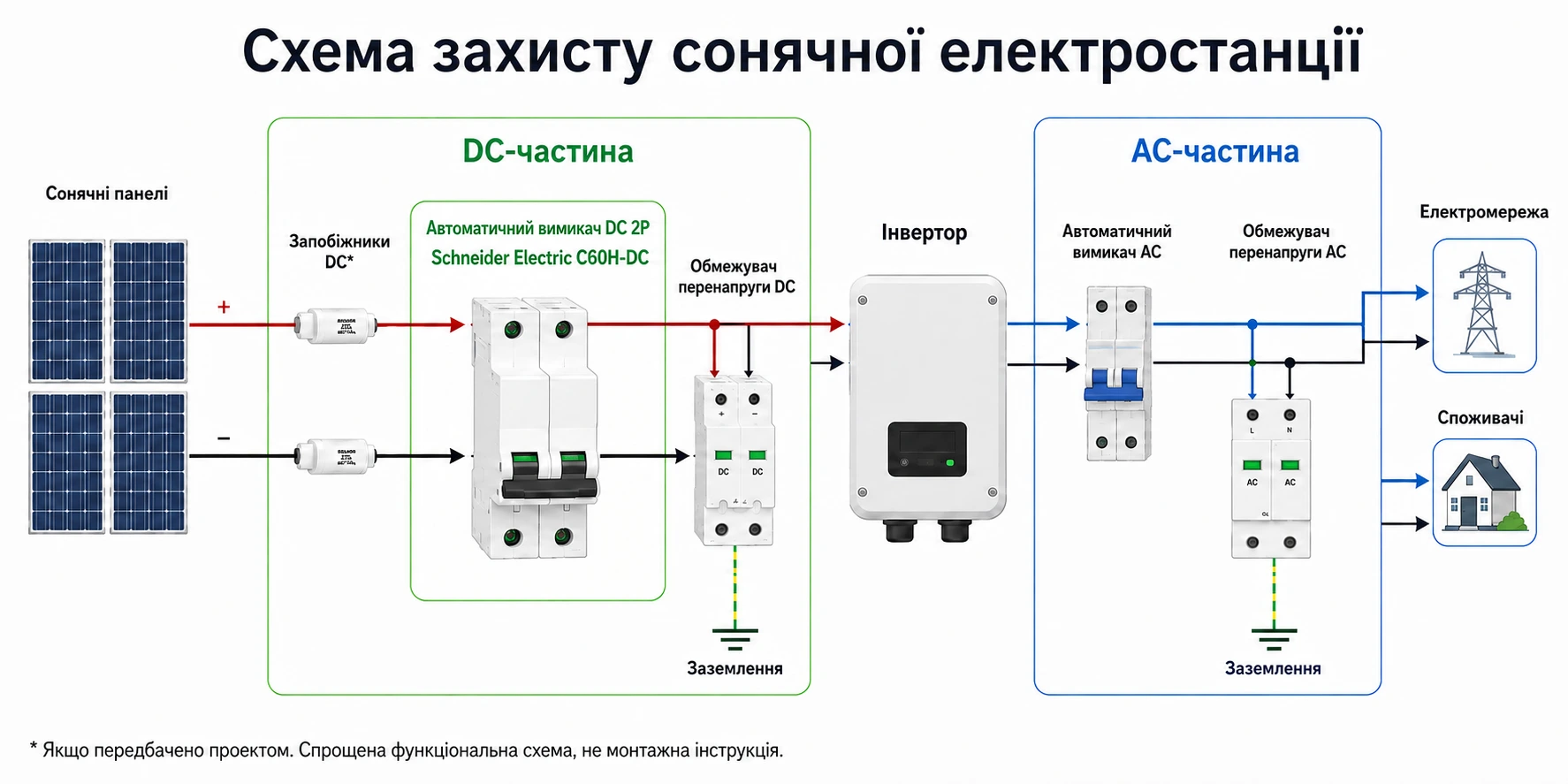

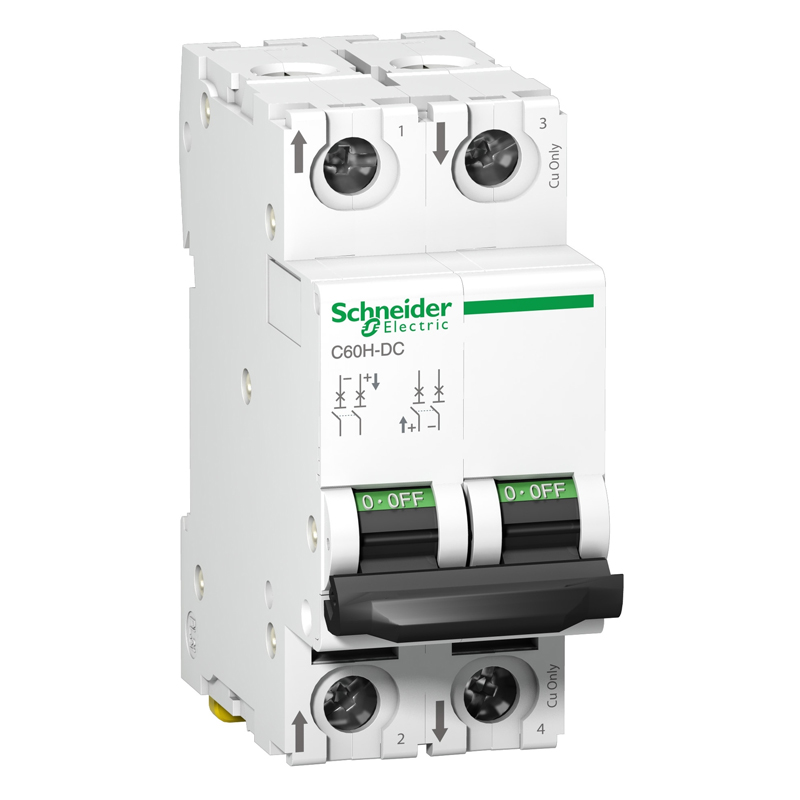

У Sloboda-shop.com представлені автомати постійного струму 500 В серії Schneider Electric C60H-DC. Це двополюсні моделі з характеристикою спрацювання C та номінальними струмами 16, 20, 25, 32, 40, 50 і 63 А. Такий асортимент дає змогу вибрати та купити двополюсний автомат DC для сонячних панелей відповідно до параметрів захищуваної лінії.

Для чого потрібен автоматичний вимикач DC

Основне завдання пристрою — забезпечувати захист від перевантаження та короткого замикання. Тепловий розчіплювач реагує на тривале перевищення допустимого струму, яке може призвести до перегрівання провідників. Електромагнітний розчіплювач швидко розмикає коло за значного аварійного струму.

Автомат захищає передусім кабель і конкретну ділянку кола. Його номінал потрібно узгоджувати з допустимим струмом провідника, параметрами джерела живлення та підключеного обладнання. Завищений номінал може не забезпечити належного захисту кабелю, а занижений — спричиняти небажані спрацювання.

DC-автомат для сонячних панелей

Сонячні модулі виробляють постійний струм, тому в DC-частині фотоелектричної системи застосовують комутаційні пристрої з підтвердженими характеристиками для постійної напруги. DC-автомат для сонячних панелей може застосовуватися для захисту відповідних ліній між фотомодулями, DC-щитом, інвертором та іншим обладнанням. Конкретне місце встановлення визначається схемою та проєктом сонячної станції.

Підібрати автомат для сонячної електростанції лише за загальною потужністю панелей неможливо. Потрібно знати схему з’єднання модулів, максимальну напругу стрінга, струм короткого замикання, кількість паралельних гілок, характеристики кабелю та параметри DC-входу інвертора. Пристрій можна застосовувати, якщо його характеристики та схема підключення відповідають розрахунковим параметрам системи.

Автоматичний вимикач для сонячних панелей забезпечує захист від перевантаження та короткого замикання, але не замінює інших засобів захисту. Залежно від проєкту сонячної електростанції також можуть знадобитися DC-роз’єднувачі, запобіжники, обмежувачі перенапруг та інше захисне обладнання.

Чим DC-автомат відрізняється від автомата змінного струму

У мережі змінного струму миттєве значення струму періодично проходить через нуль, що сприяє гасінню електричної дуги під час розмикання контактів. У колі постійного струму такого природного переходу немає, тому дугу складніше погасити. Саме тому автоматичні вимикачі постійного струму мають конструкцію, дугогасильну систему та допустимі схеми з’єднання полюсів, розраховані на роботу в DC-мережах.

Не слід установлювати в коло сонячних панелей звичайний автомат, для якого виробник указав характеристики лише за змінного струму. Однакове значення номінального струму не означає однакової здатності безпечно розмикати DC-коло. У документації пристрою мають бути чітко зазначені допустима постійна напруга, вимикальна здатність і схема підключення.

Як вибрати автомат для сонячної електростанції

Вибір починають із перевірки напруги. Для стрінга сонячних панелей потрібно визначити сумарну напругу холостого ходу Voc усіх послідовно з’єднаних модулів. Оскільки зі зниженням температури Voc зростає, максимальну напругу розраховують для найнижчої температури, передбаченої умовами експлуатації. Отримане значення не повинно перевищувати номінальну робочу напругу автомата.

Автомати постійного струму 500 В можна використовувати лише в колах, максимальна розрахункова напруга яких не перевищує 500 В DC, за умови з’єднання полюсів за схемою виробника. Позначення 500 В не гарантує придатності пристрою для будь-якого стрінга: потрібно врахувати кількість модулів, температурний коефіцієнт Voc і кліматичні умови експлуатації.

Для вибору номінального струму враховують Isc фотомодулів, кількість паралельних гілок, допустиме навантаження кабелю, спосіб його прокладання, температуру та вимоги виробника інвертора. Автомат постійного струму (DC) має пропускати робочий струм без помилкових спрацювань і розмикати коло в разі виникнення небезпечного надструму. Не варто вибирати найближчий більший номінал без повторної перевірки захисту кабелю.

Двополюсне виконання, характеристика C і полярність

Представлені пристрої мають виконання 2P. У двополюсному автоматі постійного струму Schneider Electric C60H-DC полюси з’єднують послідовно відповідно до схеми виробника, що забезпечує заявлені характеристики за постійної напруги до 500 В. Під час монтажу потрібно дотримуватися позначень полярності та наведеної Schneider Electric схеми подавання живлення.

Літера C позначає характеристику миттєвого спрацювання електромагнітного розчіплювача. Вона не вказує на вимикальну здатність і не замінює розрахунку захисту. Характеристику спрацювання, як і номінальний струм, потрібно узгоджувати з особливостями навантаження та можливими короткочасними струмовими імпульсами.

Вимикальна здатність за постійної напруги

Номінальна гранична вимикальна здатність Icu визначає максимальний очікуваний струм короткого замикання, який автомат здатний вимкнути за встановлених умов. Для представлених двополюсних автоматів Schneider Electric C60H-DC значення Icu становить 6 кА за напруги 500 В DC відповідно до IEC/EN 60947-2. Вимикальна здатність автомата має бути не меншою за розрахунковий струм короткого замикання в точці його встановлення.

У технічній документації серії також наведено значення 10 і 20 кА, але вони стосуються нижчих рівнів постійної напруги. Тому вимикальну здатність потрібно оцінювати разом із робочою напругою та схемою використання полюсів. Для двополюсного автомата постійного струму C60H-DC за напруги 500 В DC коректним значенням є саме 6 кА.

Особливості Schneider Electric C60H-DC

Schneider Electric C60H-DC входить до серії Acti9 і призначений для кіл постійного струму. Пристрої поєднують функції керування та ізоляції, а також забезпечують захист від перевантаження та короткого замикання. Серед зазначених виробником сфер застосування — промислове керування, автоматизація, транспорт і відновлювана енергетика.

Індикатор VisiTrip допомагає визначити автомат постійного струму, який спрацював унаслідок несправності. Зелений індикатор VisiSafe підтверджує фізичне розмикання контактів і полегшує перевірку стану пристрою перед обслуговуванням.

Двополюсний Schneider Electric C60H-DC належить до модульного низьковольтного обладнання, має ширину чотири модулі по 9 мм і монтується на DIN-рейку 35 мм. Під час його розміщення в щиті потрібно враховувати температуру, нагрівання обладнання та необхідний ступінь захисту оболонки.

Монтаж і безпечна експлуатація

Монтаж автоматичного вимикача постійного струму має виконувати кваліфікований фахівець. Перед підключенням перевіряють полярність, схему з’єднання полюсів, переріз провідників, надійність контактних з’єднань і момент затягування клем. Помилка під час підключення може погіршити здатність пристрою безпечно розмикати коло в разі виникнення аварійного струму.

Перед обслуговуванням сонячної електростанції потрібно від’єднати всі можливі джерела живлення та перевірити відсутність напруги за допомогою відповідного вимірювального приладу. За наявності освітлення фотомодулі продовжують генерувати напругу навіть після від’єднання інвертора від мережі змінного струму. Положення важеля автомата саме по собі не звільняє від необхідності дотримуватися цих правил безпеки.

Купити автоматичні вимикачі постійного струму в Україні

У Sloboda-shop.com можна купити автоматичні вимикачі постійного струму Schneider Electric та інші електротовари. Доступні роздріб та опт, а для підприємств — оформлення купівлі з ПДВ. Актуальна ціна автоматичного вимикача DC зазначена в картці відповідної моделі, а ціни можна порівняти безпосередньо в каталозі.

В асортименті представлені моделі Schneider Electric C60H-DC на 500 В із номіналами 16, 20, 25, 32, 40, 50 і 63 А. Усі вони мають два полюси, характеристику спрацювання C та номінальну граничну вимикальну здатність 6 кА за напруги 500 В DC. Автомати постійного струму можна замовити в роздріб або купити оптом з урахуванням потрібних номіналів і кількості одиниць товару. Підприємства можуть купити автоматичні вимикачі з ПДВ.

Якщо ви плануєте купити DC-автомат для сонячних панелей, спочатку порівняйте його параметри з проєктом фотоелектричної системи. Перевірте максимальну напругу стрінга за низької температури, розрахунковий струм, допустиме навантаження кабелю та вимоги інвертора. Замовити автомат для сонячної електростанції можна онлайн. Доступна доставка по Україні.

Щоб правильно визначити напругу, номінальний струм і вимикальну здатність пристрою, прочитайте статтю «Як вибрати автоматичний вимикач DC для сонячних панелей».
