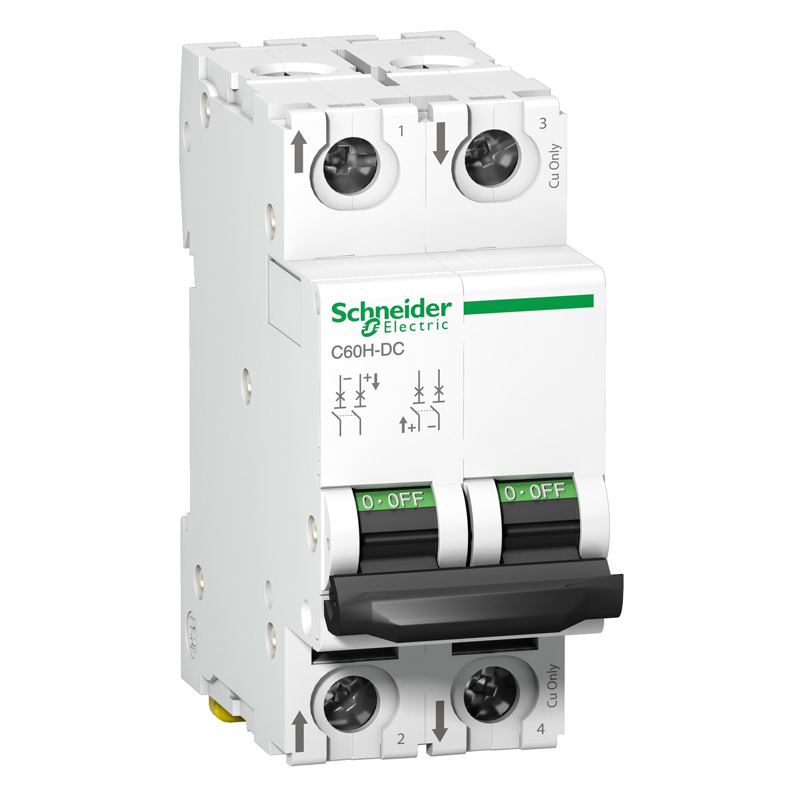

Автоматичний вимикач DC 16A Schneider Electric C60H-DC 500V C2p

Автоматичний вимикач DC 16A Schneider Electric C60H-DC для сонячних панелей

Schneider Electric C60H-DC 16A — двополюсний автоматичний вимикач постійного струму для захисту DC-ліній сонячних панелей у фотоелектричних системах. Він може встановлюватися між масивом фотомодулів та інвертором або іншим обладнанням постійного струму й відключати лінію при перевантаженні чи короткому замиканні. Тепломагнітний розчіплювач із характеристикою C забезпечує контроль аварійних струмів, а номінал 16 А підходить для систем, розрахункові параметри яких відповідають характеристикам цього автомата.

Захист DC-лінії сонячної електростанції

Двополюсне виконання C60H-DC розраховане на робочу напругу до 500 В постійного струму. За напруги 500 В DC номінальна гранична вимикальна здатність Icu становить 6 кА, тому вказані виробником 20 кА для нижчих напруг не можна переносити на режим 500 В. Під час вибору автомата для сонячних панелей необхідно враховувати максимальну напругу холостого ходу фотомодулів за низької температури, струм короткого замикання лінії, допустиме навантаження кабелю та параметри DC-входу інвертора.

Монтаж і контроль стану автомата Schneider Electric C60H-DC

Автомат встановлюється на стандартну DIN-рейку 35 мм у захисному щиті. Індикатор VisiTrip допомагає швидко визначити спрацювання, а зелений індикатор VisiSafe підтверджує фізичне розмикання контактів перед технічним обслуговуванням. Підключення необхідно виконувати з дотриманням полярності та схеми Schneider Electric, а монтаж доручати кваліфікованому електрику. Пристрій не замінює захист від імпульсних перенапруг та інші засоби комутації, передбачені проєктом сонячної станції. Інші автоматичні вимикачі постійного струму (DC) можна підібрати за номінальним струмом і параметрами фотоелектричної системи, а додаткові компоненти для електричних щитів представлені в розділі низьковольтне обладнання.
