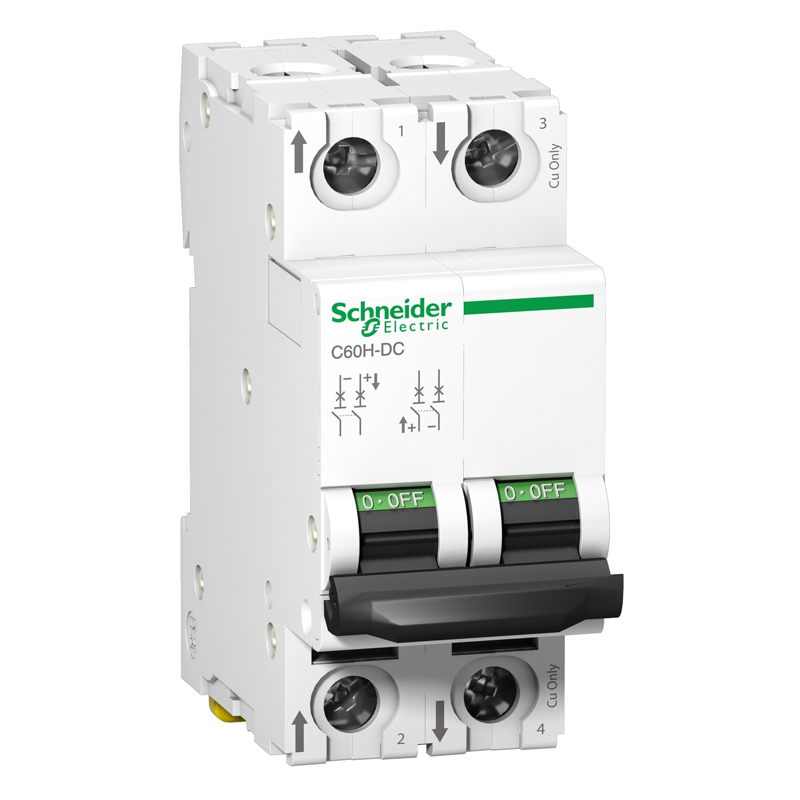

Автоматичний вимикач DC 20A Schneider Electric C60H-DC 500V C2p

Автоматичний вимикач DC 20A Schneider Electric C60H-DC для сонячних панелей

Schneider Electric C60H-DC 20A — двополюсний автоматичний вимикач для захисту ліній постійного струму в системах із сонячними панелями. Пристрій реагує на перевантаження та короткі замикання, допомагаючи захистити кабель і підключене DC-обладнання між фотомодулями, розподільчим щитом та інвертором. Тепломагнітний розчіплювач із характеристикою C розрахований на номінальний струм 20 А, але відповідність цього значення параметрам конкретної сонячної станції необхідно підтвердити розрахунком.

Як врахувати струм і напругу фотоелектричної системи

Під час вибору C60H-DC 20A потрібно орієнтуватися не на потужність інвертора зі сторони змінного струму, а на струм короткого замикання фотомодулів, робочий струм DC-лінії та допустиме навантаження кабелю. Максимальна напруга холостого ходу послідовно з’єднаних панелей з урахуванням її зростання за низької температури не повинна перевищувати 500 В DC. За цієї напруги номінальна гранична вимикальна здатність автомата Icu становить 6 кА відповідно до IEC/EN 60947-2.

Безпечний монтаж Schneider Electric C60H-DC 20A

Автомат займає чотири модулі по 9 мм і монтується на симетричну DIN-рейку 35 мм у відповідному захисному щиті. Система VisiTrip допомагає розпізнати аварійне спрацювання, а індикатор VisiSafe підтверджує розімкнений стан контактів перед обслуговуванням. Підключати пристрій потрібно з дотриманням полярності та офіційної схеми Schneider Electric; автомат не замінює захист від імпульсних перенапруг та інші передбачені проєктом засоби безпеки. Порівняти автоматичні вимикачі постійного струму (DC) можна за номінальним струмом, а інші компоненти представлені в категорії низьковольтне обладнання.
