Перемикач перехресний самозажимний без рамки Schneider Electric Asfora, білий
Перехресне керування світлом у багатопостовій системі Asfora
Перемикач Schneider Electric Asfora EPH0570121 призначений для керування одним освітлювальним колом із трьох і більше місць. У такій схемі перехресний перемикач встановлюють між двома прохідними: він комутує з’єднувальні провідники та дозволяє змінювати стан освітлення з проміжної точки. Це практичне рішення для довгих коридорів, сходів, великих кімнат і спалень із декількома входами.
Коли потрібен саме перехресний перемикач
EPH0570121 не використовується самостійно як звичайний вимикач. Для керування світлом із трьох точок потрібні два прохідні перемикачі по краях кола та один перехресний між ними. Якщо точок керування має бути більше, у схему додають необхідну кількість перехресних пристроїв. Інші сумісні вимикачі та перемикачі можна підібрати в окремому розділі каталогу.
Комплектація без декоративної рамки

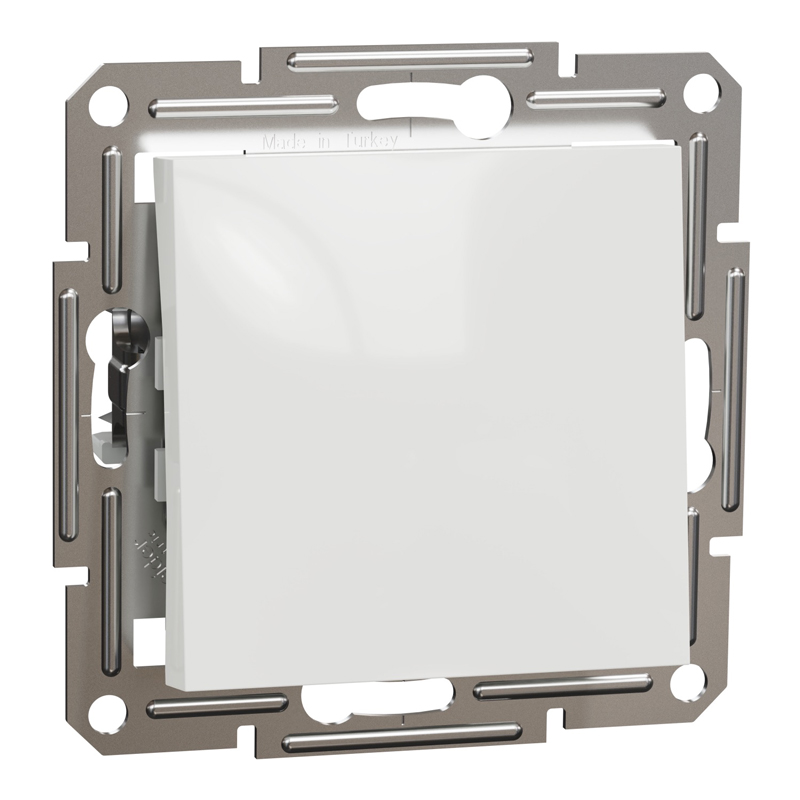

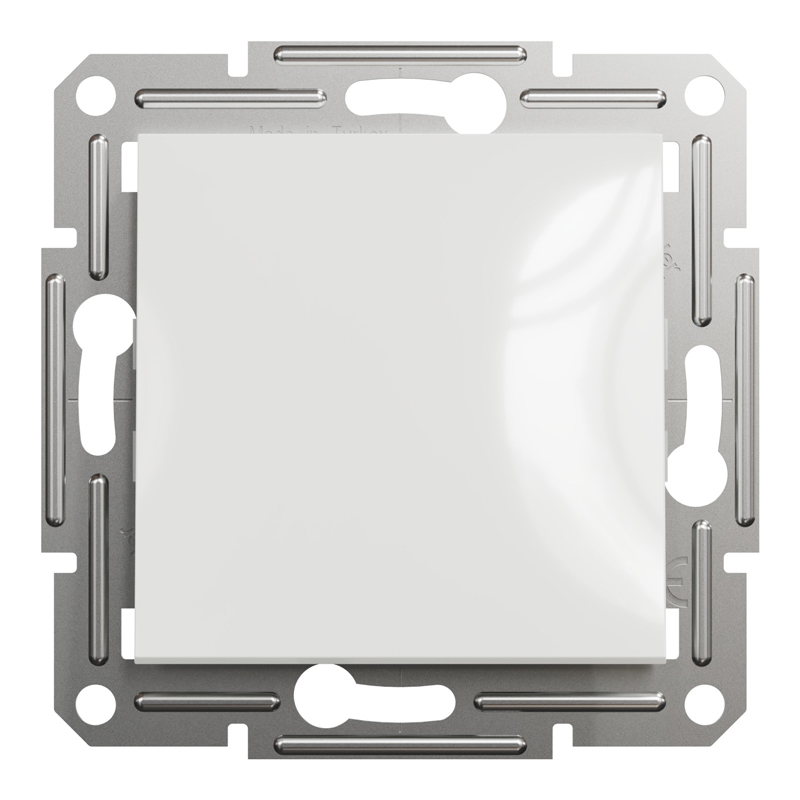

До комплекту входять механізм із монтажним супортом і біла клавіша-накладка. Зовнішня декоративна рамка не постачається — її потрібно замовляти окремо відповідно до кількості постів і запланованої орієнтації монтажу. Така комплектація зручна для складання єдиного блоку з декількох механізмів Asfora. Від комплектної моделі EPH0500121 цей перемикач відрізняється саме відсутністю однопостової декоративної рамки та розміром лицьової частини 71 × 71 мм. Сумісні рамки та інші розетки й вимикачі можна підібрати в межах серії Asfora.
Підключення, монтаж та умови експлуатації

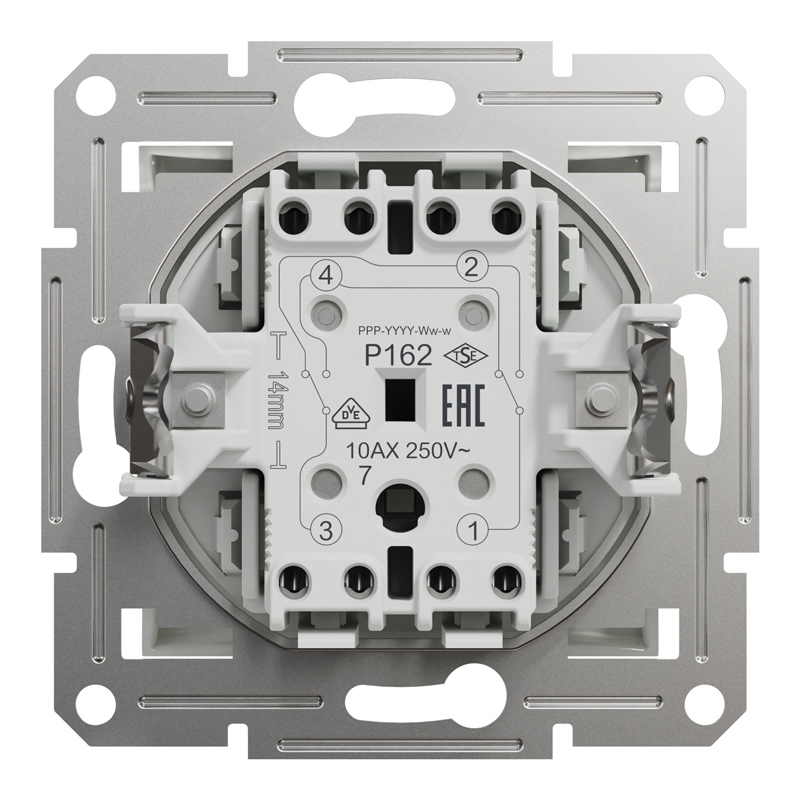

Безгвинтові самозажимні клеми прискорюють підключення та не потребують затягування контактів гвинтами. Вони розраховані на провідники перерізом 2,5 мм²; рекомендована довжина зачищення становить 13 мм. Механізм встановлюється приховано та закріплюється гвинтами або монтажними лапками для коробок із діапазоном кріплення 51–70 мм.

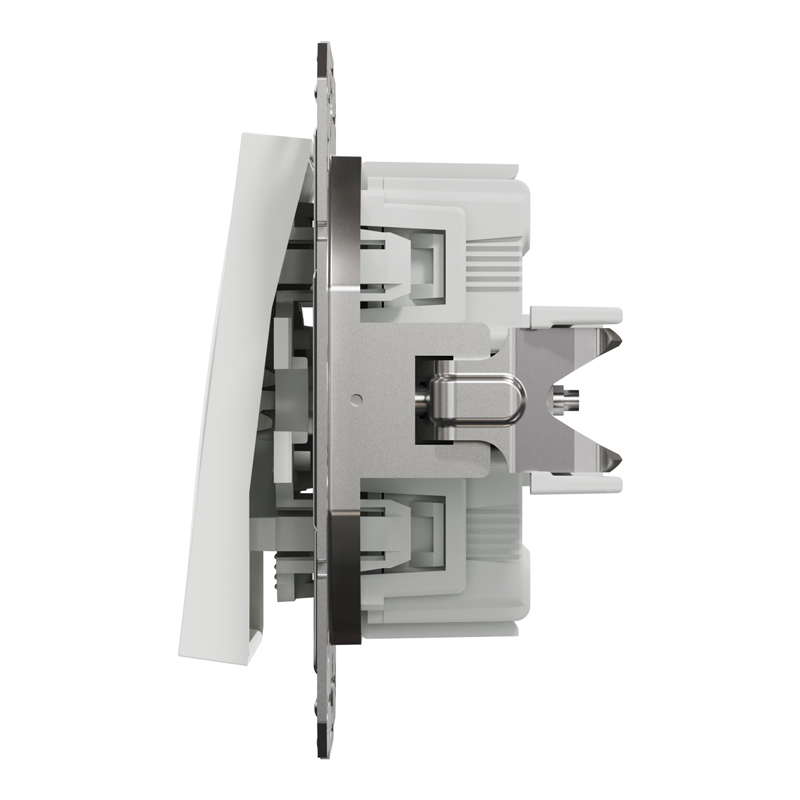

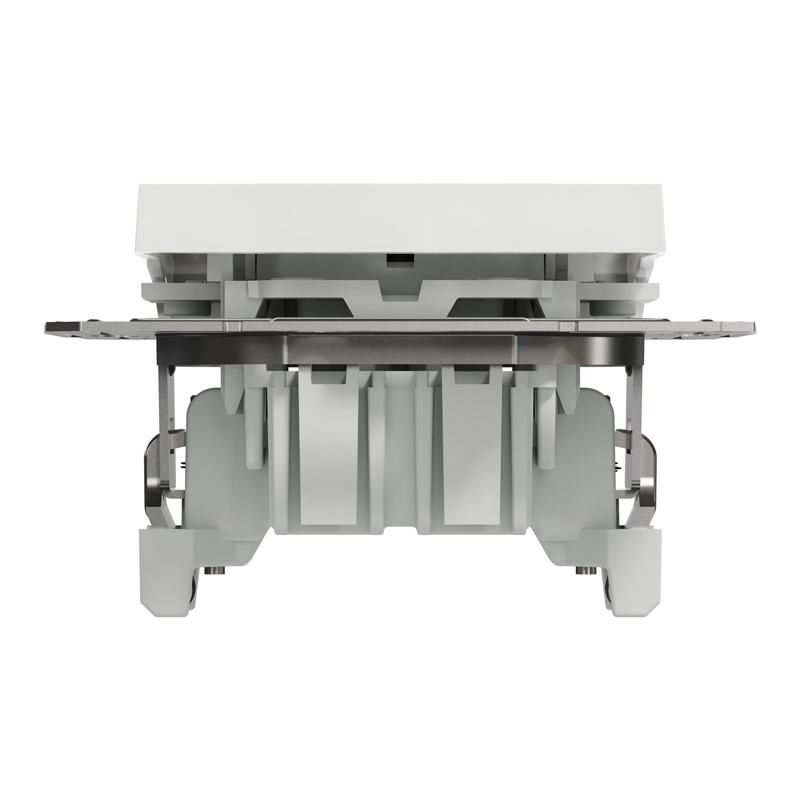

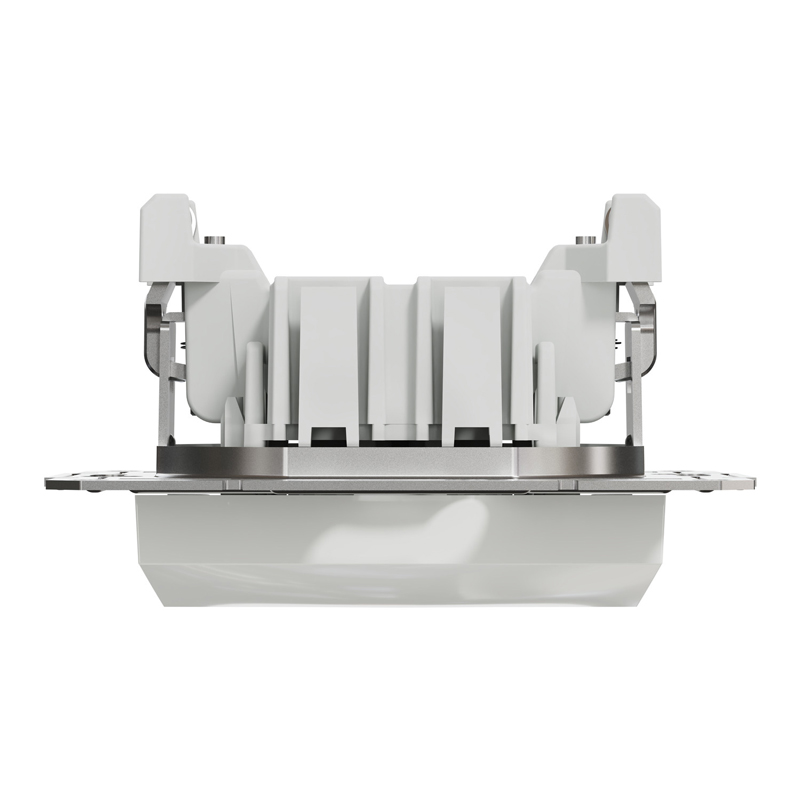

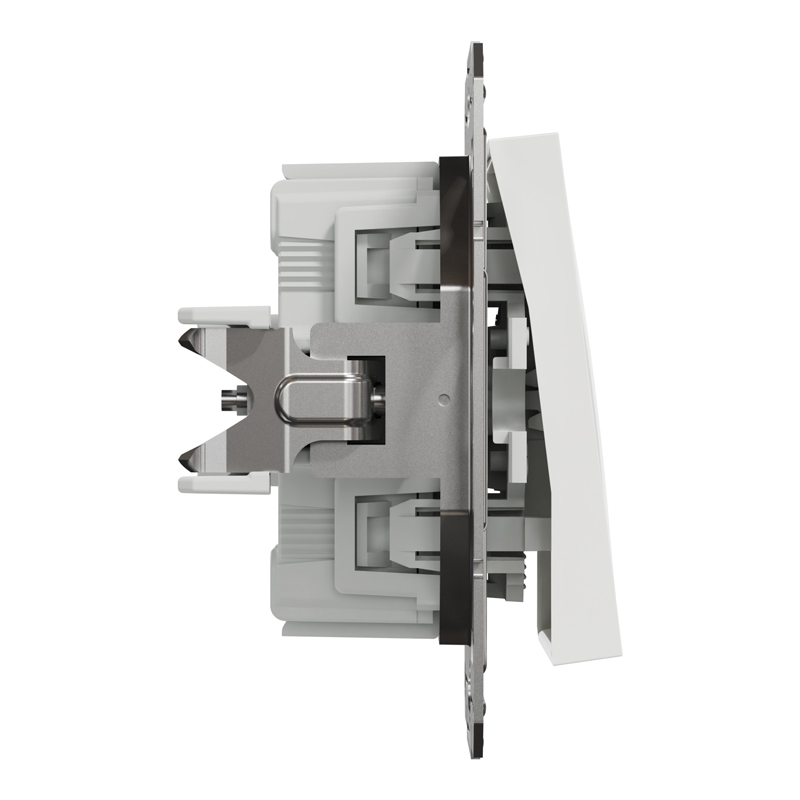

Розміри виробу становлять 71 × 71 × 43 мм, а глибина виступу після монтажу — 15 мм. Біла глянцева клавіша-накладка й корпус виготовлені з ABS-пластику, струмопровідні елементи — з міді. Ступінь захисту IP20 передбачає використання в сухих приміщеннях без прямого потрапляння води. Підключення перехресної схеми повинен виконувати кваліфікований електрик відповідно до схеми на механізмі.
