Перемикач перехресний самозажимний без рамки Schneider Electric Asfora, антрацит
Керування одним освітлювальним колом із трьох і більше місць
Перемикач Schneider Electric Asfora EPH0500171 призначений для побудови перехресної схеми керування освітленням. Така схема дозволяє вмикати й вимикати одну групу світильників із трьох або більшої кількості місць — наприклад, у довгому коридорі, на сходах або в приміщенні з кількома входами. Як звичайний окремий вимикач ця модель не використовується.
Роль перемикача в перехресній схемі
Два прохідні перемикачі встановлюють на початку та наприкінці схеми, а EPH0500171 підключають між ними. Перехресний механізм перекомутовує з’єднувальні лінії, завдяки чому стан освітлення можна змінити з кожної точки керування. Якщо таких точок потрібно більше трьох, між крайніми прохідними перемикачами встановлюють додаткові перехресні моделі. Інші компоненти для складання схеми представлені в категорії вимикачів та перемикачів.
Комплектація та вибір декоративної рамки

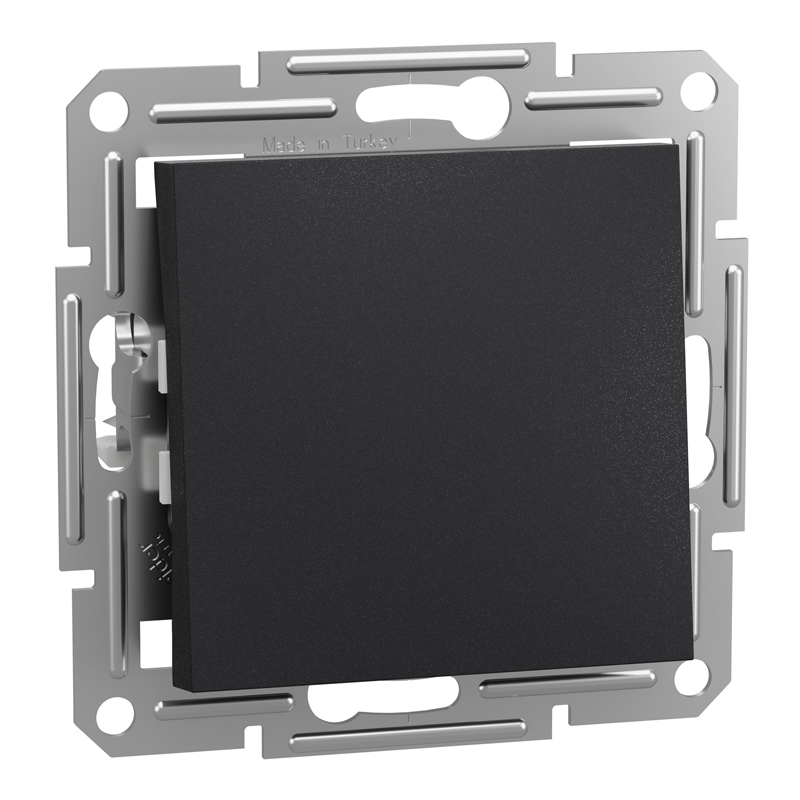

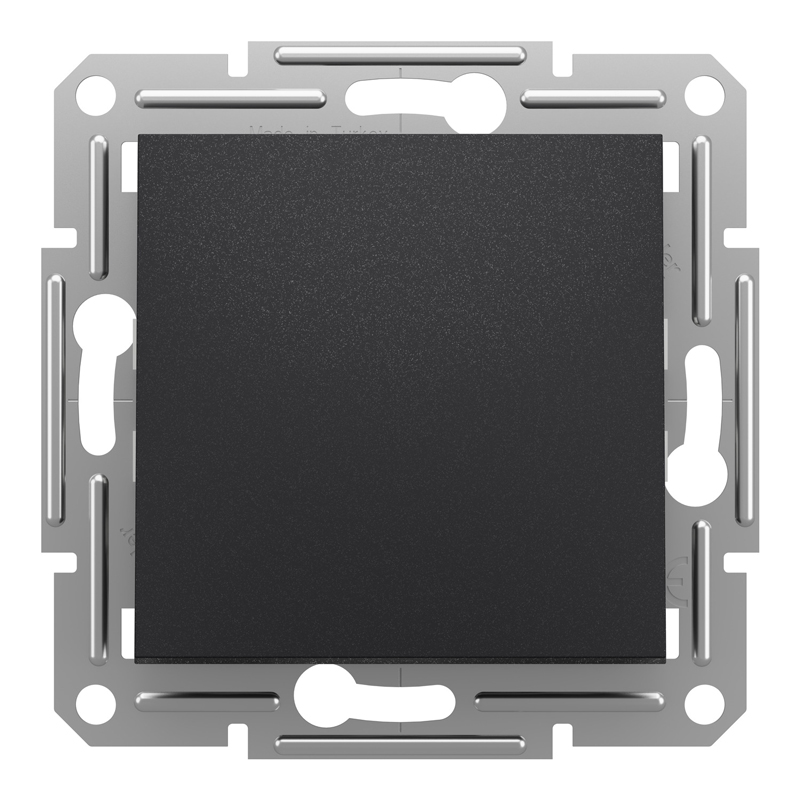

До комплекту входять робочий механізм, монтажний супорт і клавіша-накладка кольору антрацит — темного відтінку чорного. Зазначена виробником фіксуюча рамка є монтажним супортом, а не зовнішньою декоративною рамкою. Для завершеного встановлення потрібно окремо підібрати рамку Asfora відповідного кольору та кількості постів у розділі розеток та вимикачів.
Підключення та монтажні параметри

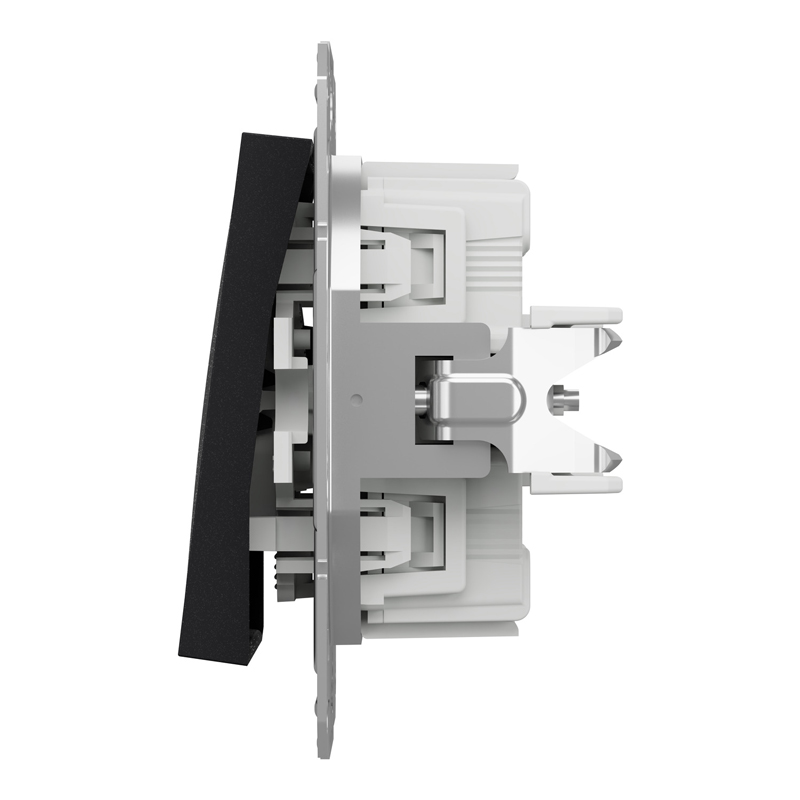

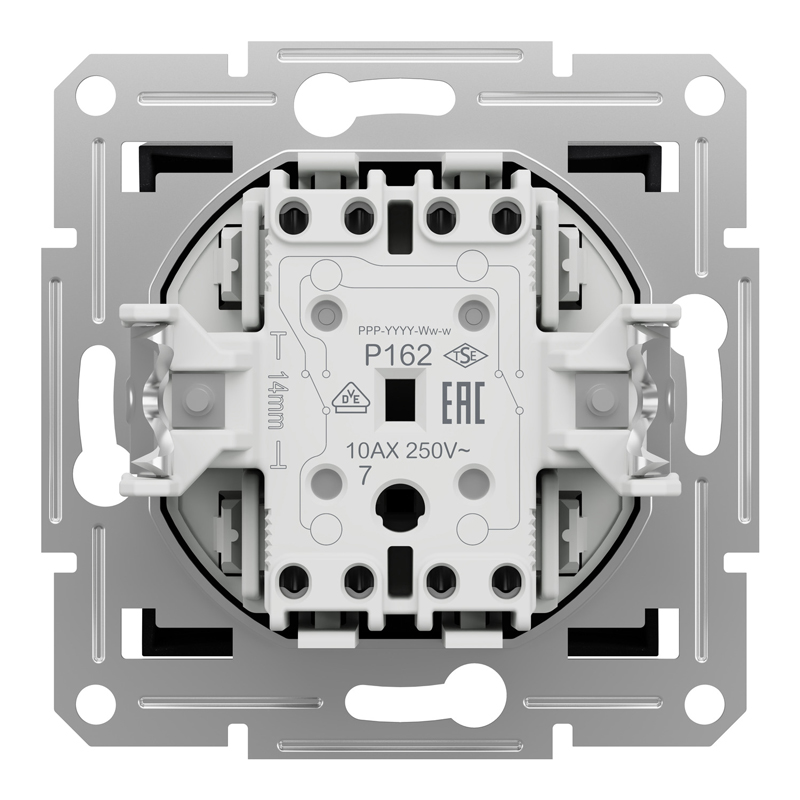

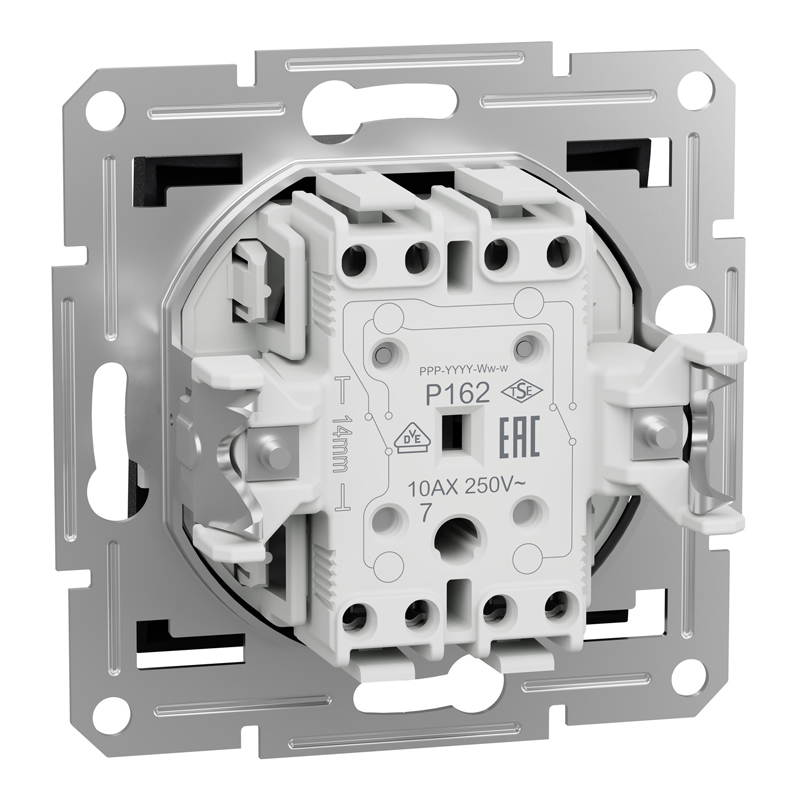

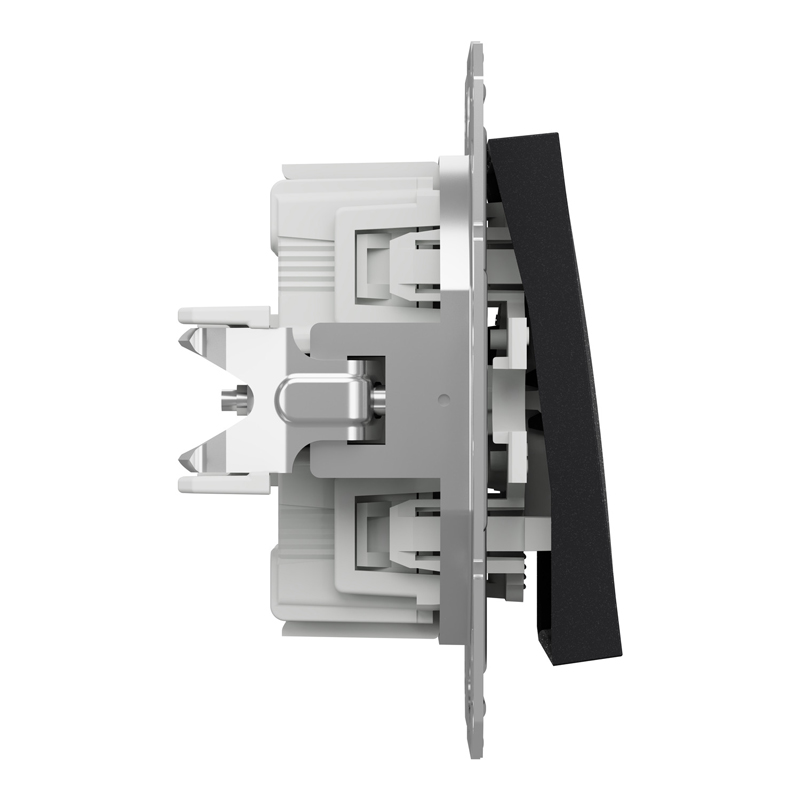

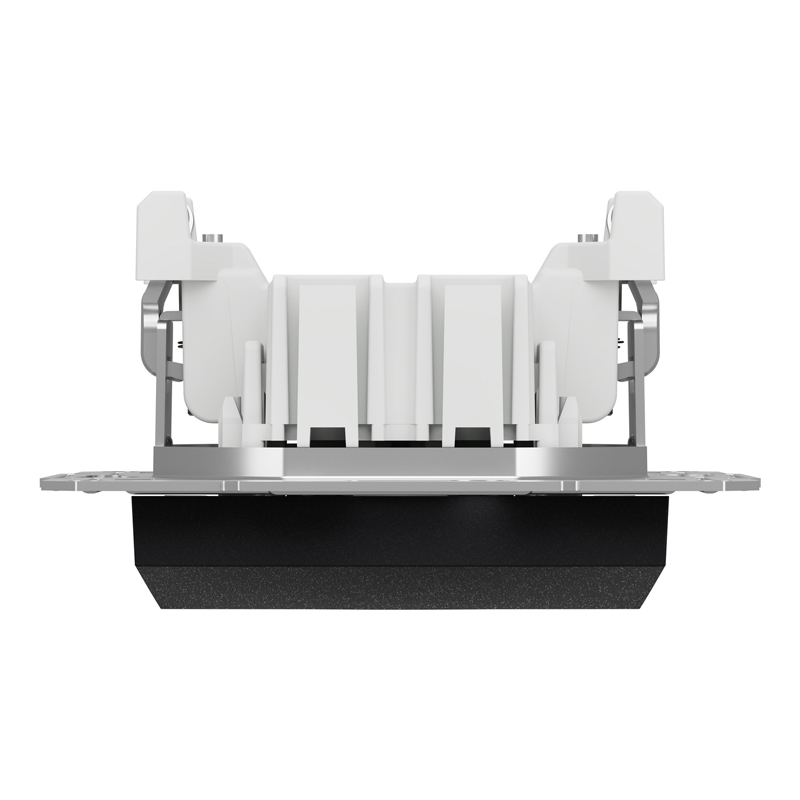

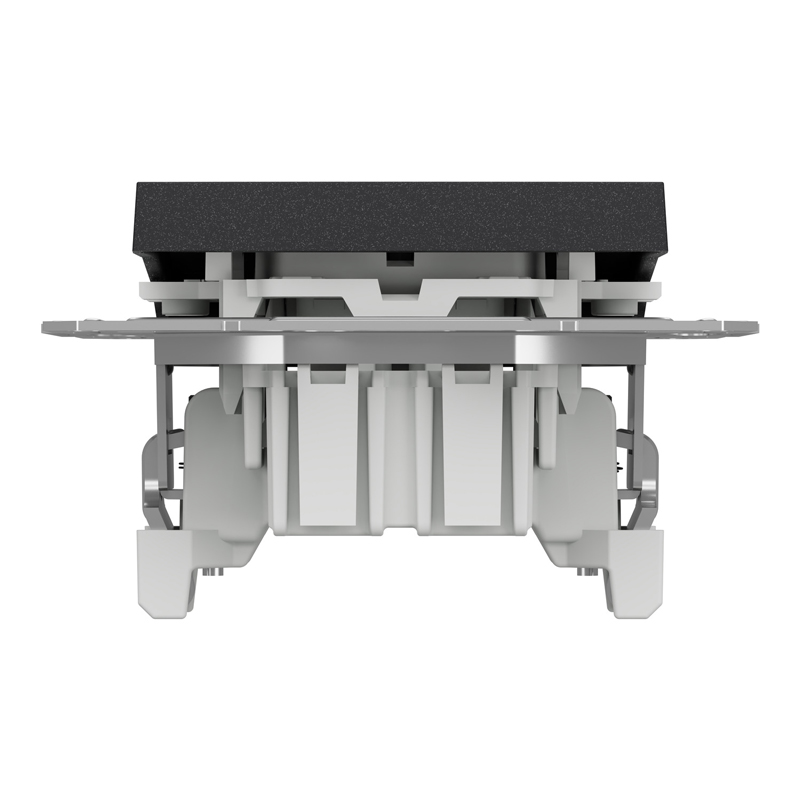

Безгвинтові клеми призначені для підключення гнучких, жорстких і багатожильних провідників перерізом 2,5 мм². Рекомендована довжина зачищення становить 13 мм. Механізм установлюється прихованим способом і кріпиться гвинтами або монтажними лапками в діапазоні 51–70 мм. Його розміри становлять 71 × 71 × 43 мм, а глибина виступу після встановлення — 15 мм. Корпус виготовлений з ABS-пластику, поверхня має матове лаковане покриття, а ступінь захисту IP20 передбачає експлуатацію в сухих приміщеннях.
